斷路器、接觸器、中間繼電器、熱繼電器、按鈕、指示燈、通用轉換開關和行程開關是電氣控制回路中最常見的八種元件。下面介紹常用電氣元件的原理和應用，通過了解它們在電路中的作用來掌握這些元件的日常操作。

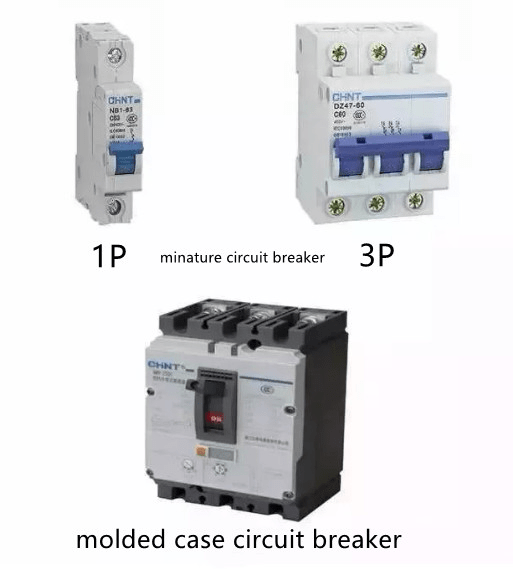

　　1.斷路器低壓斷路器又稱自動空氣開關，用于分配電能、不經常啟動異步電動機、保護電力線路和電動機。當遇到嚴重的過載、短路或欠壓故障時，它們可以自動切斷電路。

　　斷路器文字符號為：QF

　　2. 接觸器

　　接觸器由電磁機構和接觸系統組成。接觸器最常見的線圈電壓有AC220V、AC380V和DC220V。

　　接觸器的電磁機構由線圈、動鐵芯(銜鐵)和靜鐵芯組成;接觸器觸頭系統由主觸頭和輔助觸頭組成。主觸點用于接通和分斷主電路，輔助觸點用于控制電路中。

　　接觸器文字符號為：KM

　　3.熱繼電器熱繼電器是利用電流通過元件產生的熱效應原理反向動作的繼電器。

　　熱繼電器文字符號：FR

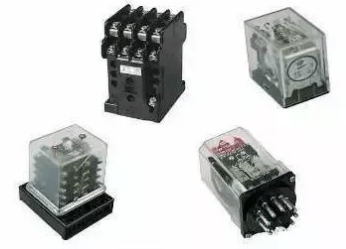

　　4.中間繼電器

　　中間繼電器的原理是將一個輸入信號變換為多個輸出信號或?qū)⑿盘柗糯?即增加繼電器觸點容量)的繼電器。其本質是電壓繼電器，但觸點較多(最多8對)，觸點容量可達5-10A，動作靈敏。

　　當其他電器的觸頭對數不夠時，可以使用中間繼電器來擴大其觸頭對，也可以使用中間繼電器來擴大觸電能力。

　　中間繼電器文字符號：KA

　　5. 按鈕在實際應用中，通常根據需要的觸點數量、使用場合、顏色來選擇按鍵。常用的LA18、LA19、LA20等系列按鍵適用于AC500V、DC440V，額定電流5A，控制電源在AC300W、DC70W控制回路。

　　按鈕文字符號：SB

　　按鈕顏色要求：

　　(1) “停止”按鈕和“緊急停止”按鈕必須為紅色。當按下紅色按鈕時，設備必須停止或斷電。

　　(2) “開始”按鈕的顏色為綠色。

　　(3)“開始”和“停止”交替動作的按鈕必須是黑色、白色或灰色，不得使用紅色和綠色按鈕。

　　(4) “點動”按鈕必須為黑色。

　　(5)“復位”(如果有保護繼電器的復位按鈕)必須為藍色，當復位按鈕也停止時，必須為紅色。

　　6.指示燈指示燈的作用：

　　(1) 指示設備的運行或停止狀態。

　　(2)監測控制電器供電是否正常。

　　(3)用紅燈監測跳閘回路是否正常，綠燈監測合閘回路是否正常。

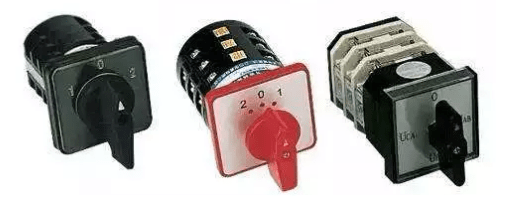

　　7.轉換開關萬能轉換開關由操作機構、面板、手柄和若干個觸點座組成。

　　萬能轉換開關的文字符號為：SA

　　手柄轉動到不同檔位時各觸點的通斷狀態用黑點表示，黑點表示觸點閉合，黑點表示觸點斷開。

　　8.行程開關行程開關的文字符號為：SQ
